一、產品概述

   給處于現場危險區域的變送器提供隔離的直流電源,并檢測來自變送器的4-20mA電流信號，經過隔離、干擾抑制等處理后，向安全側的控制系統或其它儀表輸出直流信號。

二、功能特點

1、采用獨立的直流電源供電，供電電源-輸入-輸出之間隔離。

2、標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。

三、技術指標

1、供電電源：

  供電電壓范圍：20~30VDC

  額定供電電壓：24VDC

  電流消耗 (24VDC 供電時 )：<50mA(1 進 1 出）<60mA(1 進 2 出 ); <110mA(2 進 2 出）

2、從危險區輸入：

  輸入信號：變送器電流信號4-20mA

  輸入阻抗：24Ω

  給變送器的配電：≥16VDC

  輸入電流：約24mA

3、向安全區輸出：

  輸出電流：4-20mA；0-20mA；0-10mA；其它指定電流

  輸出電壓：1-5V；0-5V；0-10V；其它指定電壓

  負載電阻：4-20mA輸出時,≤350Ω(出廠默認)；1-5V輸出時,≥100KΩ

4、綜合通用參數：

  標準精度：±0.1%

  溫度漂移：±0.015% / ℃

  響應時間：<10ms

  隔離能力：輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz

  絕緣電阻：輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC

  機殼材質：PC( 聚碳酸脂 ) 材料

  外形尺寸：16×116×110(mm)

  工作環境溫度：-20 ～＋ 60℃

  適用于連接的現場設備及所處危險區域：二線制或三線制變送器。0區、1區、2區；IIA、IIB、IIC危險區。

5、防爆等級標志：[Exia Ga]IIC

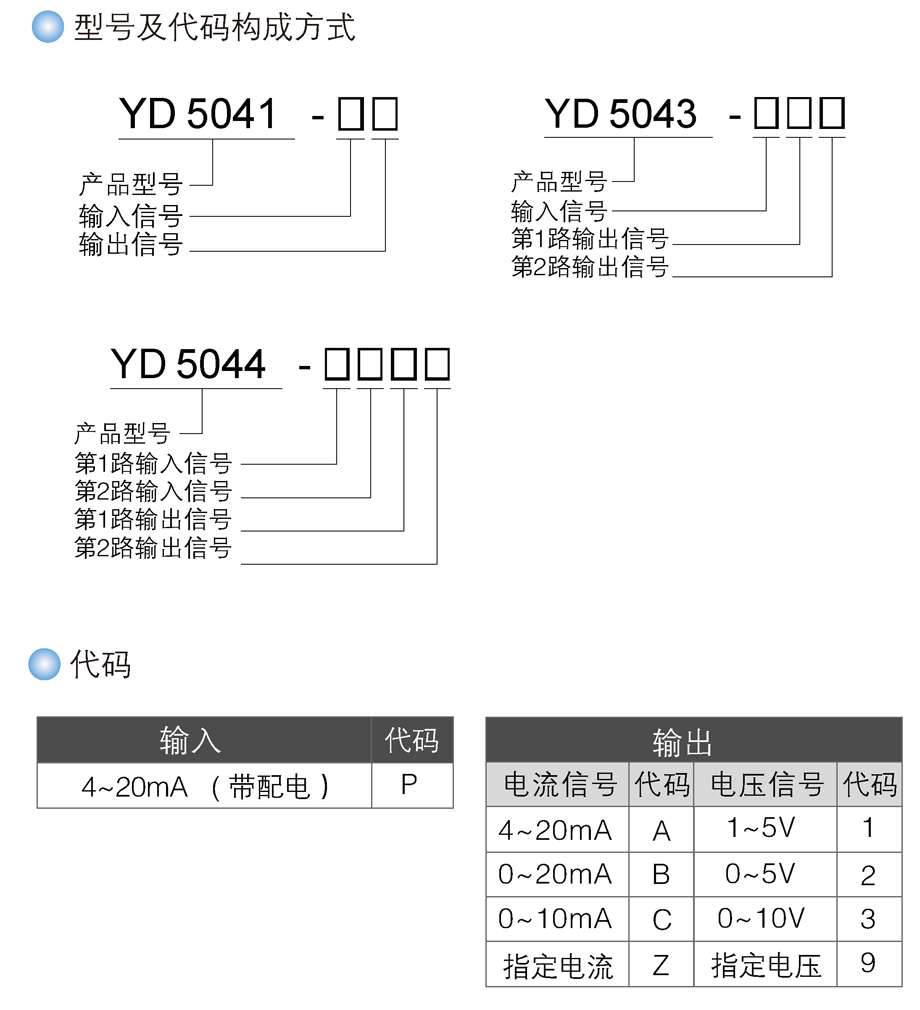

四、選型及規格
