一、產品概述

   接受來自處于安全區的DCS/PLC系統或其它操作器的直流電流4-20mA信號,經過隔離傳送,輸出直流電流4-20mA,驅動處于危險現場的電氣轉換器、閥門定位器、顯示設備等本安儀表。

二、功能特點

1、采用獨立的直流電源供電，供電電源 - 輸入 - 輸出之間隔離。

2、標準的35mmDIN導軌卡式安裝。可拔插的接線插頭端子，彈簧壓緊連接。

三、技術指標

1、供電電源：

  供電電壓范圍：20-30VDC

  額定供電電壓：24VDC

  電流消耗 (24VDC供電時 )：<30mA(1進1出）；<65mA(2進2出）

2、從安全區輸入：

  輸入信號：4-20mA

  輸入阻抗：24Ω

  輸入壓降：20mA時，＜4V

3、向危險區輸出：

  輸出電流信號：4-20mA

  電流輸出負載：≤550Ω(出廠默認)

4、綜合通用參數：

  標準精度：±0.1%

  溫度漂移：±0.015% / ℃

  響應時間：<10ms

  隔離能力：輸入 - 輸出 - 電源之間 2.5KV,1min ,50Hz

  絕緣電阻：輸入 - 輸出 - 電源之間 ≥ 100MΩ / 500VDC

  機殼材質：PC( 聚碳酸脂 ) 材料

  外形尺寸：16×116×110(mm)

  工作環境溫度： -20 ～＋ 60℃

  適用于連接的現場設備及所處危險區域：閥門定位器，電氣轉換器等本安設備。0區、1區、2區；IIA、IIB、IIC危險區。

5、防爆等級標志：[Exia Ga]IIC

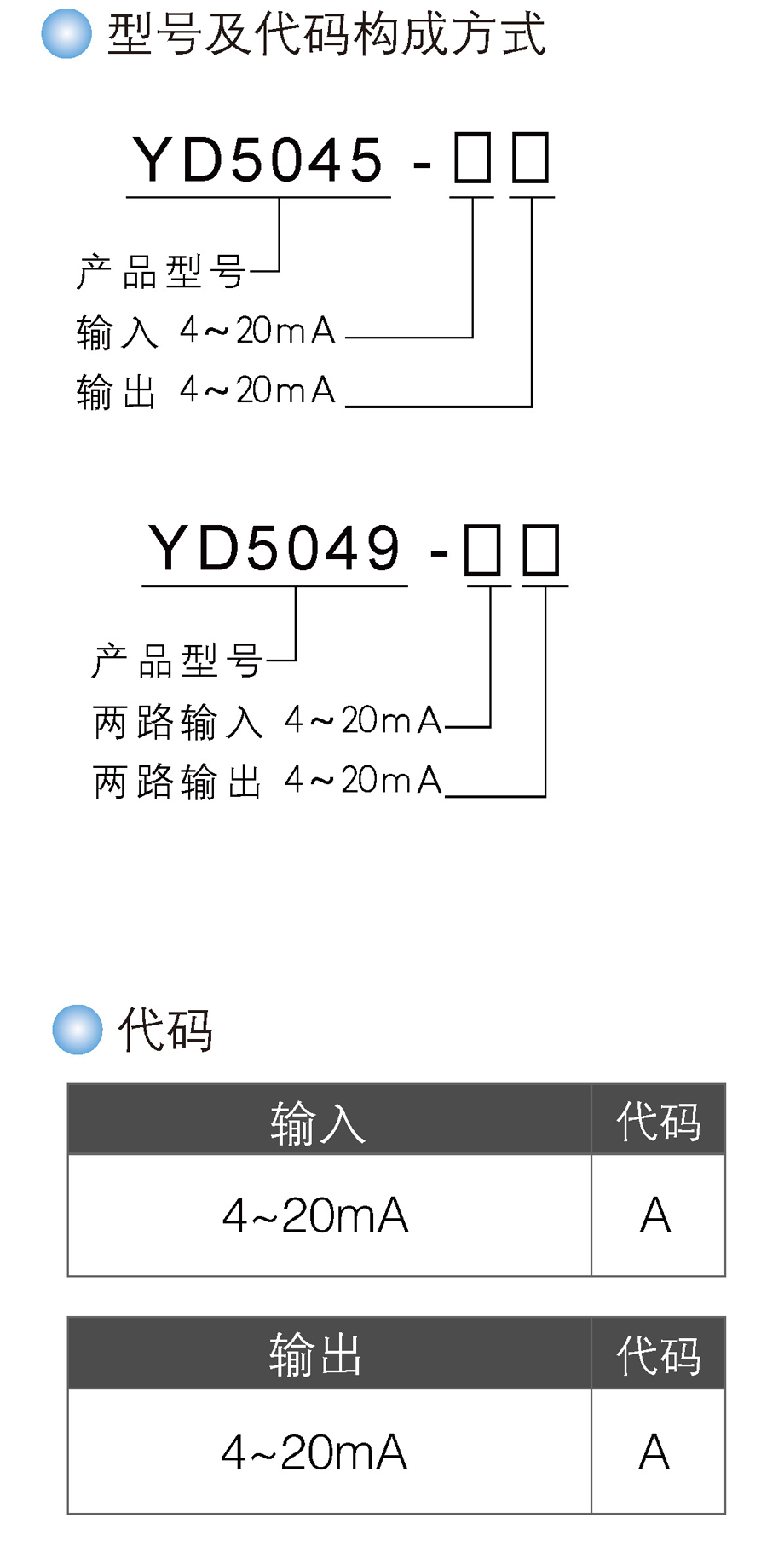

四、選型及規格
